Strutture sopraelevate

Progetta in pochi minuti strutture sopraelevate realistiche per i tetti indiani.

Cosa sono le strutture sopraelevate?

Elevated Structures permette agli installatori solari indiani di progettare in pochi minuti supporti sopraelevati pronti per l’offerta: basta disegnare il tetto, posizionare i pannelli, impostare altezza e inclinazione e otterrai una struttura completa con montanti, arcarecci e travi realistici, che sembra proprio un vero tetto indiano.

Tetto in cemento armato: disegna o ricalca il contorno del tetto e ottieni automaticamente un parapetto di delimitazione
Struttura sopraelevata: imposta altezza e inclinazione; gambe, arcarecci e travi si genereranno automaticamente
Adattamenti in loco: sposta leggermente i montanti per aggirare serbatoi d’acqua, vani scale o altri ostacoli
Proposta: invia il progetto con immagini realistiche della struttura direttamente dal progetto

Perché i professionisti scelgono le strutture sopraelevate?

Imposta l’altezza e l’inclinazione: la struttura si costruisce da sola

Scegli l’altezza e l’angolo di inclinazione, e OpenSolar genera automaticamente montanti, arcarecci e travi seguendo regole di posizionamento ingegneristiche. La struttura appare all’interno del tuo progetto e si aggiorna in tempo reale.

Passa dal progetto alla proposta senza uscire dal progetto

La struttura sopraelevata viene inserita direttamente nel tuo preventivo. Non devi passare a SketchUp, né esportare in AutoCAD, né ricostruire in un secondo strumento. Una piattaforma tutto in uno.

Invia un preventivo che il cliente possa davvero immaginare

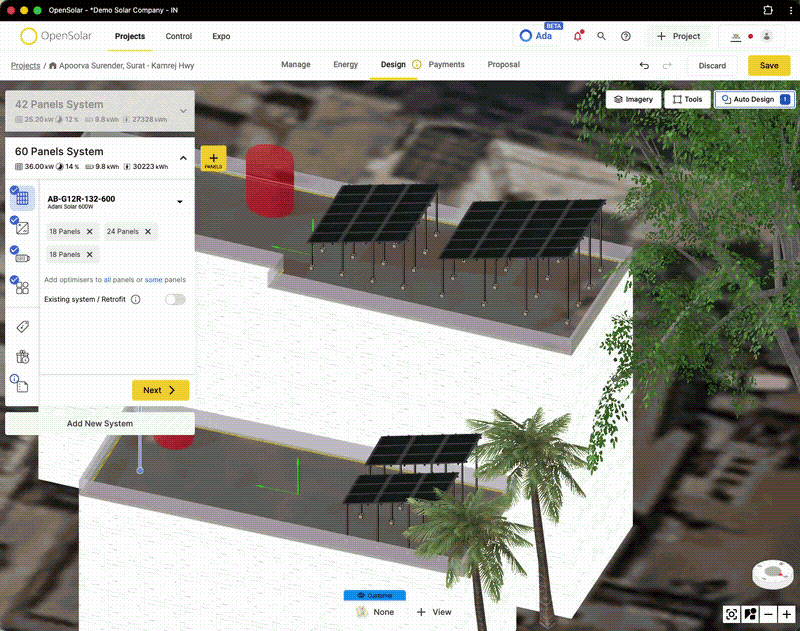

Il risultato mostra le colonne ben visibili su una terrazza in cemento armato in stile indiano, con i parapetti. I clienti vedono il proprio tetto, capiscono cosa si sta costruendo e danno l’ok più in fretta.

Cosa include il pacchetto “Elevated Structures”?

Aggiungi oggetti sul tetto con effetto di ombreggiatura

Usa la libreria “Oggetti e alberi” per aggiungere serbatoi d’acqua, condizionatori, scaldabagni, bocchette di ventilazione, camini, antenne paraboliche, lucernari, scale, passerelle e corrimano direttamente al tuo progetto. Ridimensiona e posiziona gli oggetti in modo che si adattino al tetto, con l’ombreggiatura calcolata per gli ostacoli più alti.
RCC Quick Roof con parapetto automatico

Disegna o ricalca il contorno di un tetto piano e seleziona il tipo di tetto RCC. Il muro di delimitazione del parapetto appare automaticamente, così il progetto assomiglia già a una vera terrazza indiana prima ancora di posizionare un solo pannello.
Gambe, arcarecci e travi automatizzati

Imposta lo stile della struttura portante su “sopraelevata” e la struttura verrà generata automaticamente: colonne visibili, arcarecci sotto la serie di pannelli e travi che collegano il telaio. Non serve disegnare nulla a mano.
Altezza e inclinazione regolabili

Imposta l’altezza della struttura e l’angolo di inclinazione per il sito. L’altezza della gamba posteriore viene calcolata automaticamente in tempo reale mentre la regoli, così puoi adattarla alla direzione del sole, alle condizioni del vento e alle preferenze del cliente.
Logica di collocamento ingegneristico

I pilastri vengono posizionati secondo vere e proprie regole ingegneristiche: campata massima di 1,8 m, rapporto a sbalzo del 20–30% e maggiore densità nelle zone costiere soggette a vento. La loro disposizione è dettata da esigenze strutturali, non estetiche.
Gestione dei casi limite e regolazioni manuali

Sposta le singole gambe per evitare cisterne d’acqua, tombini, vani scale o altri ostacoli sul tetto. Gestisci altezze diverse e numeri irregolari di pannelli senza dover ricominciare da capo.
Blocchi di zavorra opzionali

Attiva o disattiva il contrappeso cubico alla base della struttura. Un’opzione di fondazione semplice che soddisfa le esigenze strutturali più comuni.

Come funziona

Disegna il tuo tetto in cemento armato

Traccia il contorno del tetto e seleziona il tipo di tetto in cemento armato. Il muro di perimetro del parapetto appare automaticamente, così il progetto sembra fin dall’inizio una vera terrazza indiana.

Posiziona i pannelli e innalza la struttura

Posiziona i pannelli, imposta lo stile di inclinazione su “sopraelevato” e scegli l’altezza e l’inclinazione. Gambe, arcarecci e travi si generano automaticamente seguendo le regole di posizionamento ingegneristiche.

Modifica, controlla e invia

Sposta leggermente i montanti per evitare gli ostacoli sul tetto, attiva o disattiva il contrappeso, controlla la struttura 3D e invia la proposta, il tutto senza uscire dal progetto.

Visita il Centro assistenza

Progetta strutture sopraelevate in pochi minuti

Scopri di più

Cosa ne pensano i professionisti

Le strutture in elevazione aiutano davvero i clienti a visualizzare molto meglio l’installazione finale, dando loro maggiore fiducia sia nel sistema proposto che nella nostra azienda. Prima un livello di visualizzazione del genere non era proprio possibile.

Mohit Punia

Amar Solar (Maharashtra, India)

Il design sembra davvero realistico rispetto a qualsiasi altro strumento che abbiamo visto, con tantissime opzioni di personalizzazione

Sultan Mohiddin

Eltron Energy (Karnataka, India)

Domande frequenti

Cosa sono le strutture sopraelevate in OpenSolar?

“Strutture sopraelevate” è una funzionalità di progettazione che permette agli installatori solari indiani di creare strutture di montaggio sopraelevate pronte per il preventivo – con gambe, arcarecci, travi e zavorra opzionale ben visibili – direttamente all’interno del flusso di lavoro di progettazione di OpenSolar. Non servono strumenti CAD esterni.

Quali tipi di tetto supporta?

“Strutture sopraelevate” è progettata per tetti piani in RCC (calcestruzzo armato), che sono il tipo di tetto residenziale più comune in India. Quando selezioni il tipo di tetto RCC, appare automaticamente un parapetto di delimitazione.

Posso adattare la struttura al mio sito specifico?

Sì. Puoi impostare l’altezza e l’angolo di inclinazione della struttura, spostare singolarmente i montanti per evitare ostacoli come serbatoi d’acqua o vani scale, e attivare o disattivare i blocchi di zavorra. La struttura si aggiorna in tempo reale man mano che apporti le modifiche.

Come vengono posizionati i montanti?

I montanti vengono posizionati automaticamente secondo regole ingegneristiche: campata massima di 1,8 m, rapporto a sbalzo del 20–30% e maggiore densità dei montanti per le zone costiere soggette a vento (Categoria C/D). Puoi anche regolare manualmente la posizione dei montanti dopo il posizionamento.

Questo sostituisce SketchUp o AutoCAD?

Per la progettazione di strutture sopraelevate in fase di proposta, sì. OpenSolar genera immagini strutturali 3D realistiche che vanno più che bene per le proposte da presentare ai clienti. Per i disegni tecnici in fase di produzione o per le relazioni strutturali approvate da un ingegnere abilitato, i team continuerebbero comunque a usare strumenti di ingegneria dedicati.

Posso progettare aggirando gli ostacoli presenti sul tetto?

Sì, certo, puoi aggiungere ostacoli e progettare strutture sopraelevate aggirandoli. In caso di conflitto, il colore dei pannelli diventerà rosso per indicare che quella potrebbe non essere la posizione migliore per i pannelli.
